Comment utiliser une photorésistance Grove ?

Le montage

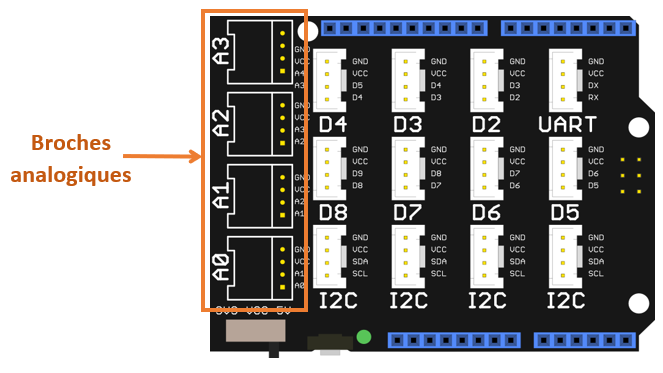

La photorésistance doit être connectée à une entrée analogique (A0 à A3).

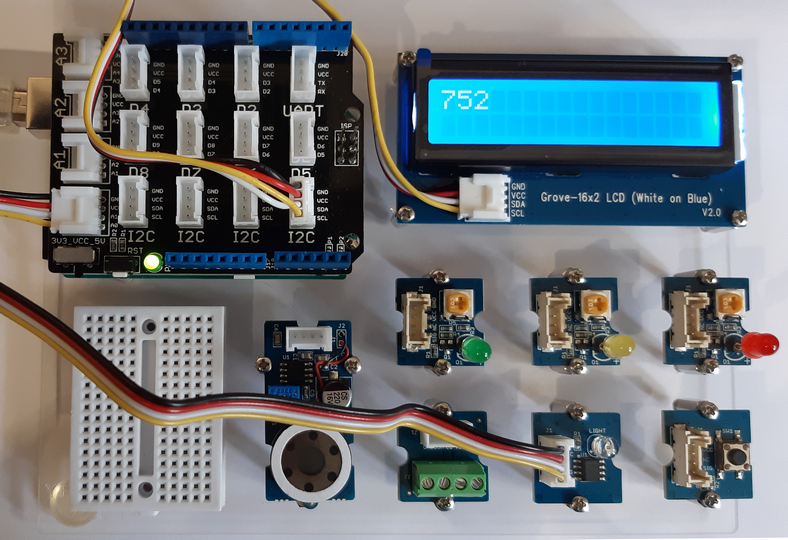

Nous allons afficher sur l'écran LCD (ou sur la liaison série) les valeurs lues aux bornes de la photorésistance.

L'écran est branché sur une broche I2C ;
La photorésistance est branché sur la broche analogique A0.

Le code

Avec les mesures envoyées sur la liaison série

Cliquez pour afficher le code

Cliquez pour masquer le code

void setup() {
  Serial.begin(9600);   // Initialise la communication avec l'ordinateur
}

void loop() {
  int mesure = analogRead(A0);  // lire la conversion analogique-numérique de la tension présente sur A0 (entre 0 et 1023)
  Serial.println(mesure);   // Affiche la mesure sur la liaison série
  delay(250);
}

Avec un affichage des mesures sur l'écran LCD

Cliquez pour afficher le code

Cliquez pour masquer le code

#include <Wire.h>  // inclure la bibliothèque permettant la communication par le protocole I2C
#include "rgb_lcd.h" // inclure la bibliothèque pour l'écran LCD

rgb_lcd lcd; // création d'un objet lcd

void setup() {
  lcd.begin(16, 2);   // configurer le nombre de colonnes et de lignes de l'écran LCD :
}

void loop() {
  int mesure = analogRead(A0);  // lire la conversion analogique-numérique de la tension présente sur A0 (entre 0 et 1023)

  lcd.clear();   // effacer l'écran
  lcd.setCursor(0, 0);  // mettre le curseur à la première colonne, première ligne
  lcd.print(mesure);   // afficher le contenu de la variable "mesure"
  delay(500);
}

Fiche technique
