Comment utiliser une L.E.D Grove ?

Le montage

L'objectif de ce montage est de faire clignoter une L.E.D. avec un intervalle de temps d'une seconde.

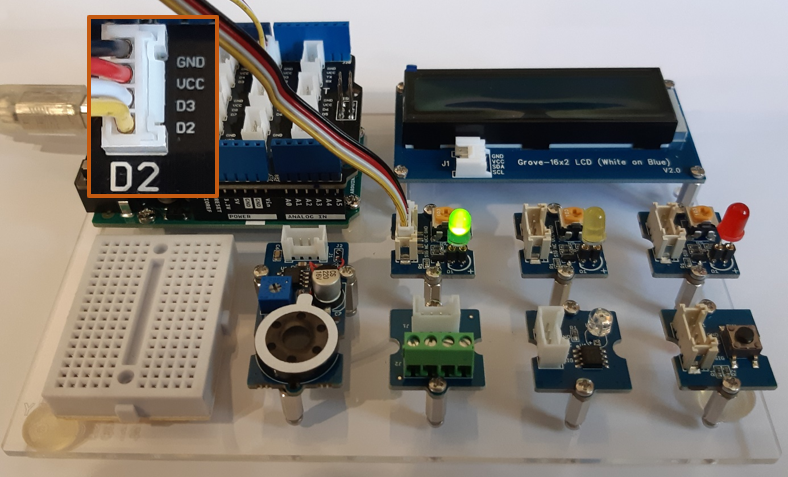

La D.E.L. est reliée à la broche D2.

Remarques importantes :

Avec le module Grove, il n'est pas nécessaire d'ajouter une résistance de protection en série, elle est inclue sur le module.
Le fil blanc n'est pas connecté. Pour plus d'information voir le cours sur la connectique Grove.

Le code

Cliquez pour afficher le code

Cliquez pour masquer le code

// Définition de la broche 2 de la carte en tant que variable
int led = 2;

// fonction d'initialisation de la carte
void setup()
{
    // initialisation de la broche "led" comme étant une sortie
    pinMode(led, OUTPUT);
}

void loop()
{
    // allume la LED
    digitalWrite(led, HIGH);
    // fait une pause de 1 seconde
    delay(1000);
    // éteint la LED
    digitalWrite(led, LOW);
    // fait une pause de 1 seconde
    delay(1000);
}
