Vous allez réaliser un montage permettant d'allumer ou d'éteindre une LED à partir d'un smartphone (Android).

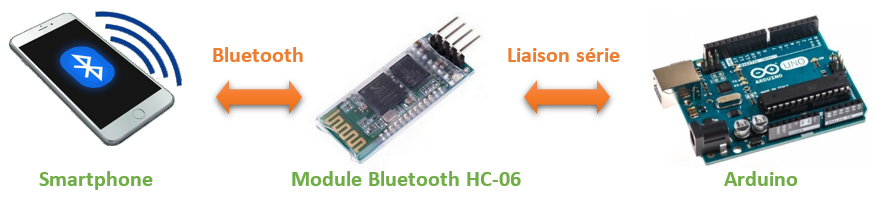

L'information est transmise par Bluetooth du smartphone vers un module Bluetooth HC-06 puis à la carte arduino via la liaison série.

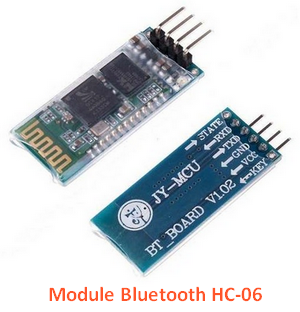

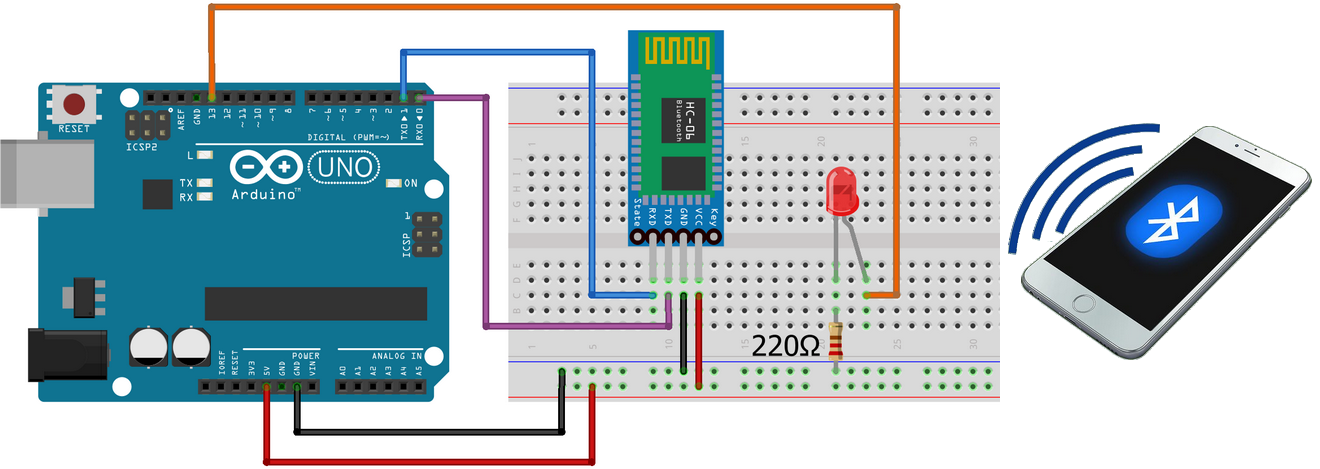

Le montage sera constitué d'une LED branchée sur la broche 13 de la carte Arduino et d'un module Bluetooth HC-06.

Pour fonctionner, le module Bluetooth HC-06 doit être alimenté. Pour cela, la broche VCC sera relié au 5V de l’Arduino et le GND à la masse.

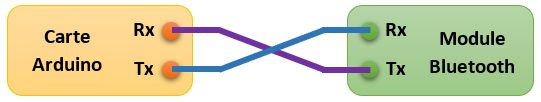

Pour transmettre des données, les broches Rx et Tx du module Bluetooth seront connecter aux broches de liaison série de l’Arduino Tx (broche 1) et Rx (broche 0).

Rien de nouveau dans le code ci-dessous, reprendre les cours précédents en cas de difficultés pour l'interpréter.

// définition de la broche 13 de la carte en tant que variable
const int led_rouge = 13;
String message;

// fonction d'initialisation de la carte
void setup()
{
   pinMode(led_rouge, OUTPUT);   // initialisation de la broche 13 comme étant une sortie
   Serial.begin(9600);    // initialisation de la liaison série
}

void loop()
{
  if (Serial.available() > 0 )   //Si un message a été reçu  faire ceci
  {
    message=Serial.readString();  // lire le message
      if(message=="1"){
         digitalWrite(led_rouge, HIGH);   // allume la LED
      }
      if(message=="0"){
         digitalWrite(led_rouge, LOW);   // éteint la LED
      }
  }
}

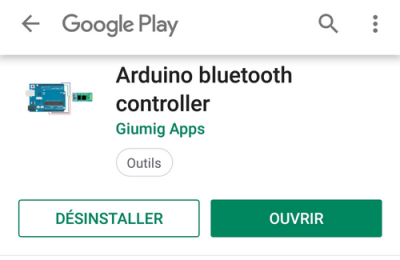

• Installer sur votre smartphone ou tablette, l'application ‘Arduino Bluetooth Controller’.

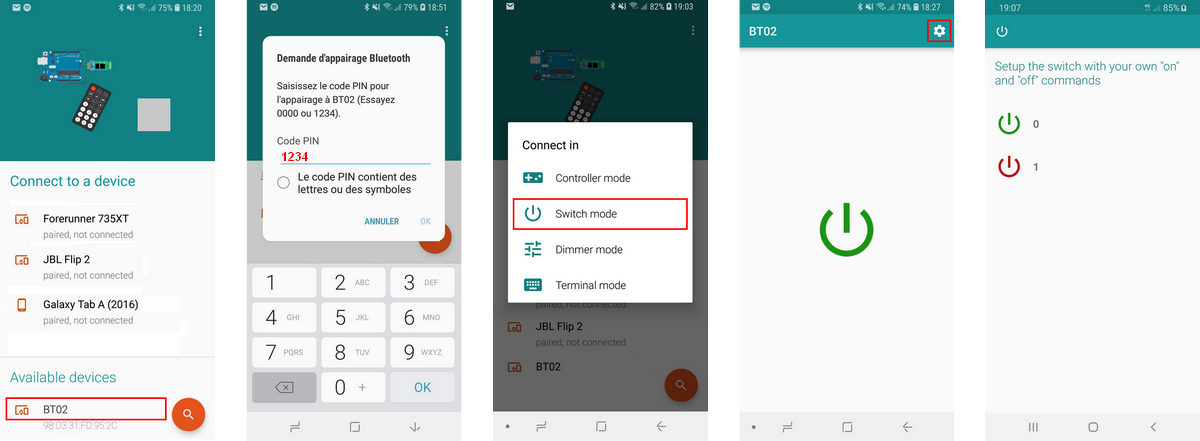

• Lancer cette application, puis sélectionner le module Bluetooth connecté à l’Arduino.
  Le nom de votre module Bluetooth est de la forme “BT” + numéro de votre boite.
  Exemple : BT02.


• Taper le code d’appairage du module Bluetooth avec le smartphone :‘1234’.


• Sélectionner “Switch mode”.


• Appuyer au centre de l'écran, la LED doit s'allumer et s'éteindre.
