Utiliser un écran LCD

Un écran LCD (Liquid Crystal Display ou écran à Cristaux Liquides en français) permet d’afficher des informations provenant d'une carte Arduino sans utiliser d'ordinateur.

Exemple : Sur l'écran du montage ci-dessous, il est possible de lire la distance mesurée par le capteur à ultrasons.








Il existe différentes tailles d'écran, nous utiliserons un 16×2, c'est à dire 16 colonnes par 2 lignes.

Utilisé seul, un écran LCD utilise beaucoup de broche sur l'Arduino.
Pour simplifier la connectique, nous utiliserons un écran LCD couplé avec un module de communication I2C. Il permet la communication entre la carte Arduino et l'écran via le protocole I2C en n'utilisant que 4 connecteurs.

Branchez l'écran LCD aux broches de l’Arduino comme représenté ci-dessous :

Pour utiliser l'écran LCD, il faut installer la bibliothèque LiquidCrystal_I2C :

• Ouvrez l’IDE Arduino et aller dans Croquis –> Inclure une bibliothèque –> Gérer les bibliothèques ;

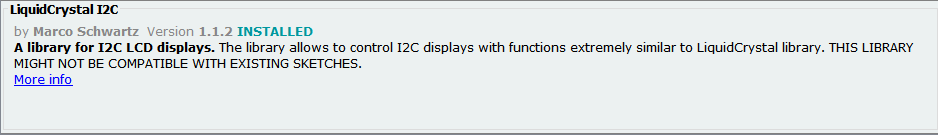

• Sélectionner puis installer la bibliothèque indiquée ci-dessous.



Les modules utilisant une interface I2C ont tous une adresse. Les interfaces du lycée ont toutes pour adresse : 0x27.

En cas de doute, pour connaitre l'adresse de votre interface I2C, vous devez :

• brancher le module à l'Arduino ;
• téléverser le code téléchargeable sur le site : https://playground.arduino.cc/Main/I2cScanner/ ;
• ouvrir le port série et normalement vous obtiendrez l'adresse.

Afficher du texte

Un exemple de code à téléverser pour afficher un texte :

#include <LiquidCrystal_I2C.h>   // inclure la bibliothèque I2C
LiquidCrystal_I2C lcd(0x27,16,2);   // adresse i2c , nombre de colonnes, nombre de lignes de l'écran

void setup() {
  lcd.init();   // initialisation du LCD
  lcd.backlight();   // active le rétroéclairage lcd.noBacklight() pour le désactiver
  lcd.setCursor(0,0);   // mettre le curseur à la première ligne, première colonne
  lcd.print("Bonjour");  // afficher "Bonjour"
  delay(1000);
  lcd.setCursor(0,1);   // mettre le curseur à la deuxième ligne, première colonne
  lcd.print("le monde");   // afficher "le monde"
}

void loop() {

}

Afficher une variable

Exemple de code pour afficher une variable :

#include <LiquidCrystal_I2C.h>   // inclure la bibliothèque I2C
LiquidCrystal_I2C lcd(0x27,16,2);   // adresse i2c , nombre de colonnes, nombre de lignes de l'écran

int variable = 25;

void setup() {
  lcd.init();   // initialisation du LCD
  lcd.backlight();   // active le rétroéclairage lcd.noBacklight() pour le désactiver
  lcd.setCursor(0,0);   // mettre le curseur à la première ligne, première colonne
  lcd.print(variable);  // affiche le contenu de la variable, soit 25
}

void loop() {

}

Afficher du texte et une variable

Par exemple, pour afficher la température avec son unité T = 25°C, nous pouvons utiliser le code suivant :

#include <LiquidCrystal_I2C.h>   // inclure la bibliothèque I2C
LiquidCrystal_I2C lcd(0x27,16,2);   // adresse i2c , nombre de colonnes, nombre de lignes de l'écran

int temperature = 25;

void setup() {
  lcd.init();   // initialisation du LCD
  lcd.backlight();   // active le rétroéclairage lcd.noBacklight() pour le désactiver
  lcd.setCursor(0,0);   // mettre le curseur à la première ligne, première colonne
  lcd.print("T = ");
  lcd.print(temperature);
  lcd.print((char)223);
  lcd.print("C");
}

void loop() {

}

Ci dessous une liste non exhaustive de fonctions apportées par la bibliothèque LiquidCrystal :

• lcd.home() : permet de replacer le curseur en haut à gauche de l’écran ;
• lcd.setCursor(0,0) : pour se placer en haut à gauche (équivalent à la fonction “home()”) ;
• lcd.setCursor(colonne,ligne) : pour placer le curseur sur la colonne et la ligne indiqués ;
• lcd.noDisplay() : fait disparaître le texte ;
• lcd.display() : fait apparaître le texte ;
• lcd.clear() : supprime le texte de l'écran de manière définitive ;
• lcd.Cursor() : fait apparaître le curseur ;
• lcd.noCursor() : fait disparaître le curseur ;
• lcd.blink() : pour activer le clignotement du curseur ;
• lcd.noBlink() : pour désactiver le clignotement du curseur.

A faire vous-même 1
Modifier le code précédent qui affiche “Bonjour le monde” pour que le message soit centré sur l'écran.
